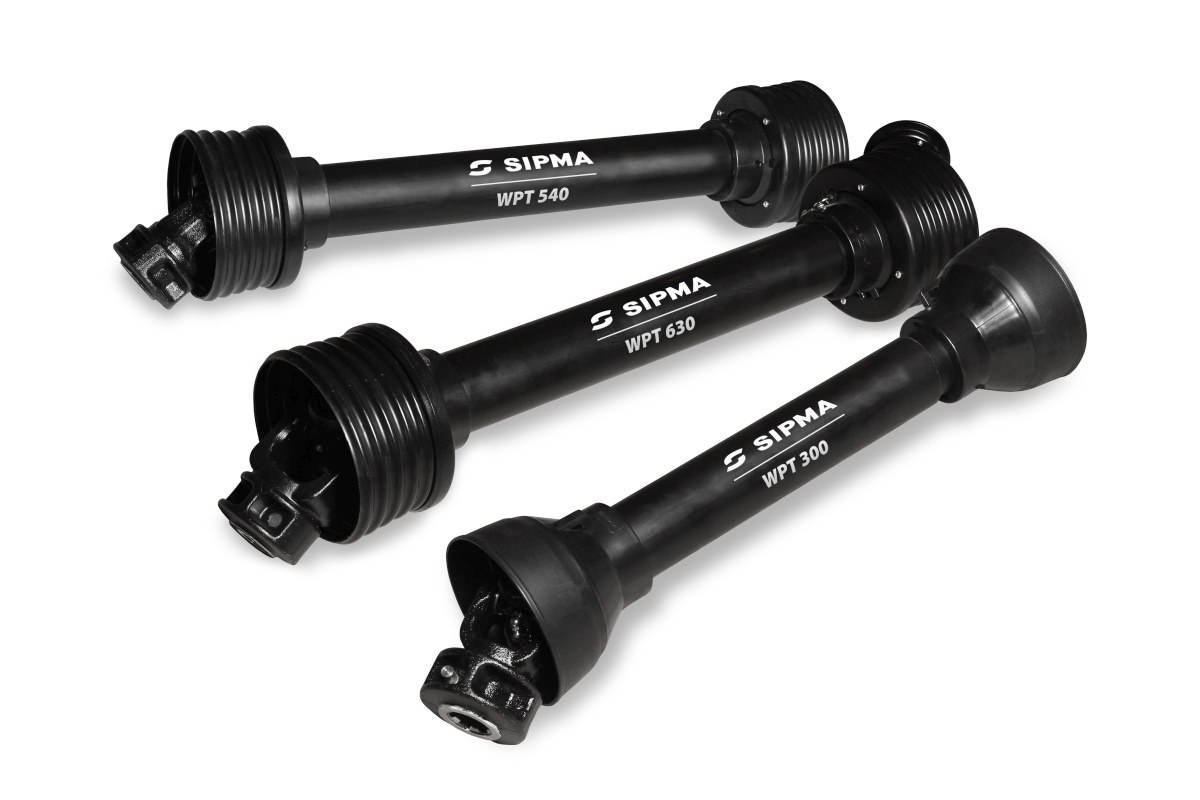

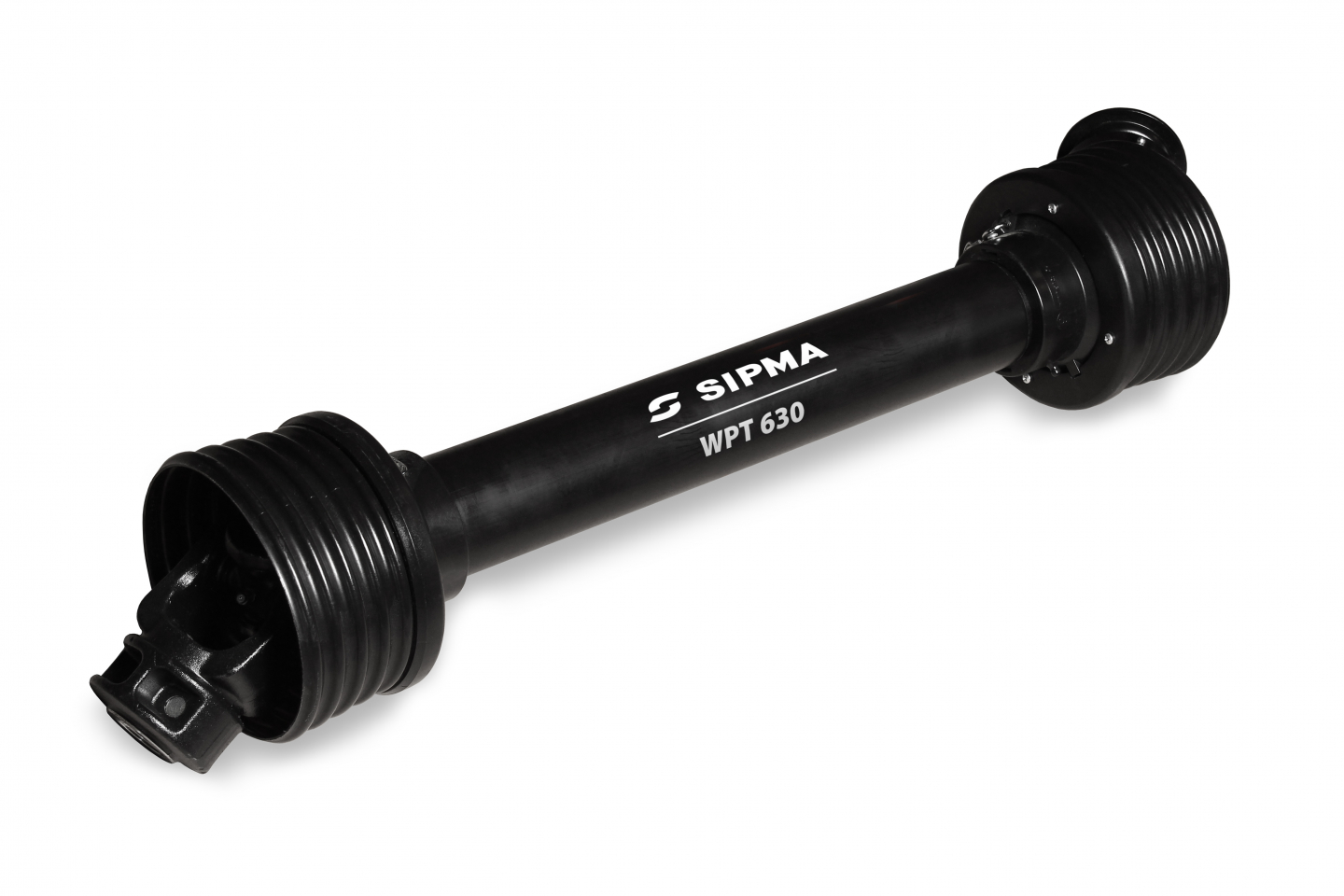

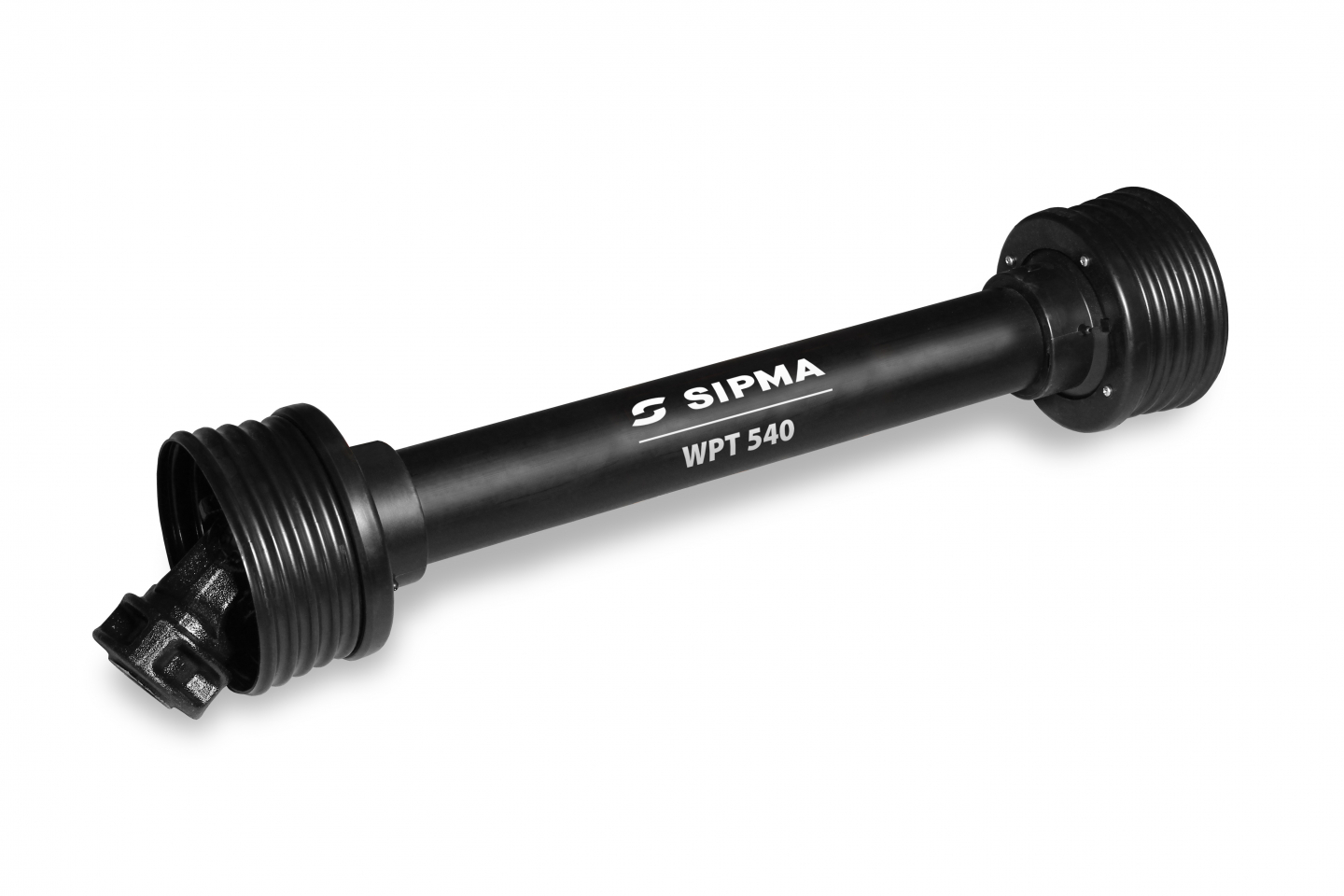

Шарнирно-телескопические валы

Шарнирно-телескопические валы SIPMA служат для передачи определённого вращающего момента от вала отбора мощности (ВОМ) к валу приема мощности (ВПМ). SIPMA производит шарнирно-телескопические валы для передачи вращающего момента в диапазоне: 220 Нм, 300 Нм, 460 Нм, 540 Нм, 630 Нм, 680 Нм, 900 Нм, 1200 Нм 1700 Нм в основной версии а также 300 Нм, 680 Нм, 900 Нм, 1200 Нм в широкоугольном вариантах.

Валы шарнирно-телескопические широкоугольные выступают в двух вариантах:

• с одним широкоугольным шарниром;
• с двумя широкоугольными шарнирами.


Основные шарнирно-телескопические валы применяется, когда взаимное угловое положение валов ВОМ и ВПМ во время непрерывной работы не вызывает превышения 25° угла преломления шарнира.

Широкоугольные шарнирно-телескопические валы применяется, когда взаимное угловое положение валов ВОМ и ВПМ может привести к преломлению шарнира до 50° непрерывной работы и 80° моментальной работы. Эти карданы позволяют перенести передачу мощности в непрерывном режиме работы, без необходимости выключения привода на поворотных полосах.


Основные и широкоугольные шарнирно-телескопические валы, в зависимости от потребностей, могут быть оснащены следующими предохранительными муфтами:

• Предохранительная муфта с радиальным действием поводков (SP) - служит для передачи потока мощности, когда величина передаваемого вращательного момента достигнет установочной величины.
• Автоматическая предохранительная муфта (SPA, SSPA) - служит для передачи мощности, когда величина передаваемого вращательного момента достигнет установочной величины. Муфта не требует немедленного выключения привода во время перегрузки.
• Фрикционная муфта (SC) - передаёт вращательный момент без отключения привода, когда перегрузка достигнет установленной величины. Применяется в качестве пусковой или перегрузочной муфты для привода машин с элементами с большим моментом инерции.
• Фрикционная муфта с дисковой пружиной (SB) - передает крутящийся момент без отключения привода, когда перегрузка достигнет установленной величины. Применяется в качестве пусковой или перегрузочной муфты для привода машин с элементами с большим моментом инерции.
• Фрикционная нереверсивная муфта (SD) - позволяет переносить вращательный момент без отключения привода даже, когда перегрузка достигнет установочной величины муфты. В то же время позволяет переносить вращательный момент только в одном направлении. Может применяться в машинах с элементами с большим моментом инерции.
• Фрикционная обгонная муфта с дисковой пружиной (ST) - позволяет передавать крутящийся момент без отключения привода, даже когда перегрузка достигает установленной величины. В то же время односторонняя фрикционная муфта позволяет переносить крутящийся момент только в одном направлении. Может использоваться в машинах с большим моментом инерции. Муфта может быть правая или левая.
• Муфта со срезным болтом (SK) - предохраняет элементы, переносящие привод, от блокировки и отключает машину от трактора по достижении величины момента, срезающего болт.
• Нереверсивная муфта (SJ) - переносит вращательный момент только в одном направлении и устанавливается на приводных валах с большим моментом инерции (например, дисковые косилки).
