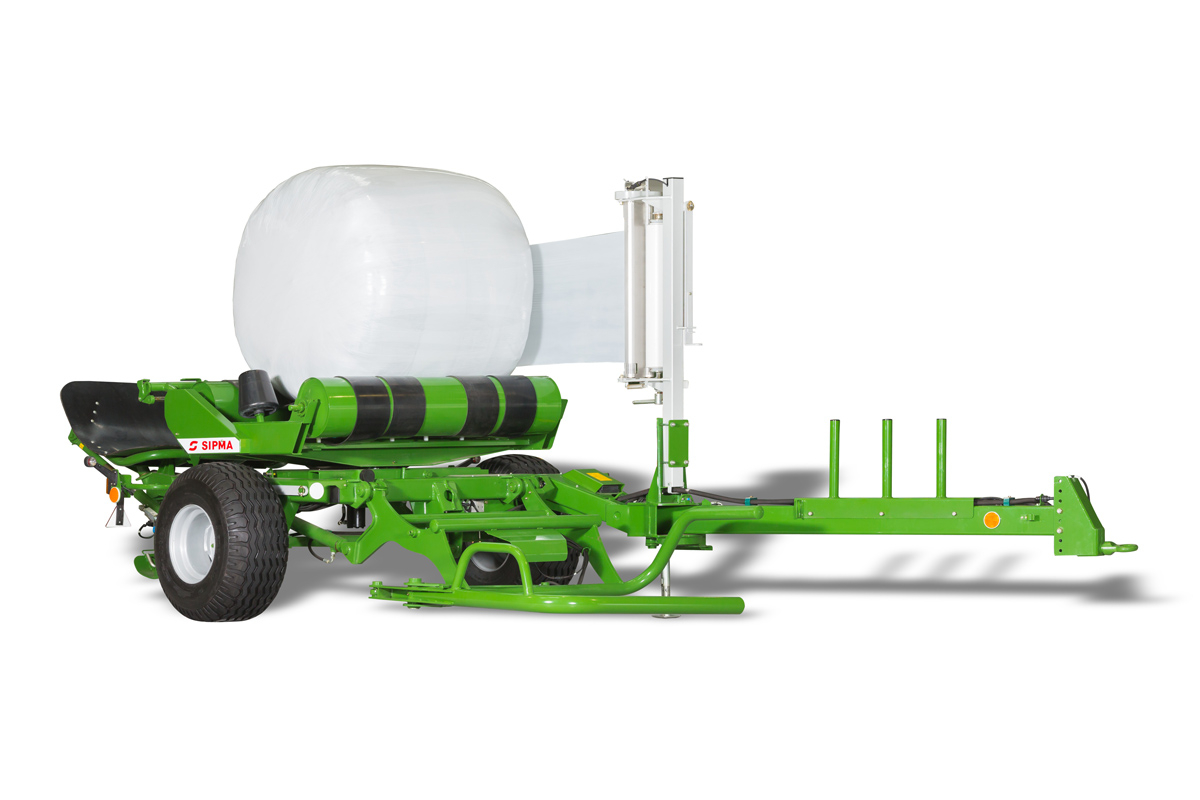

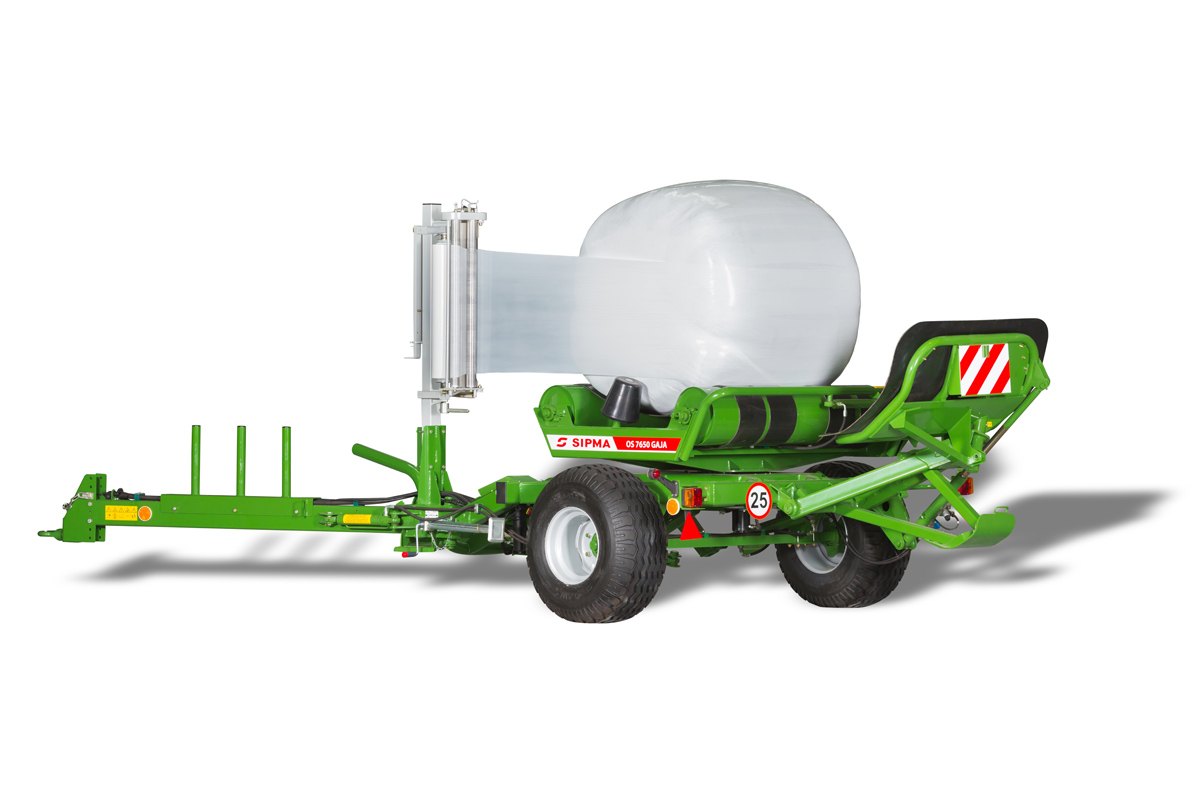

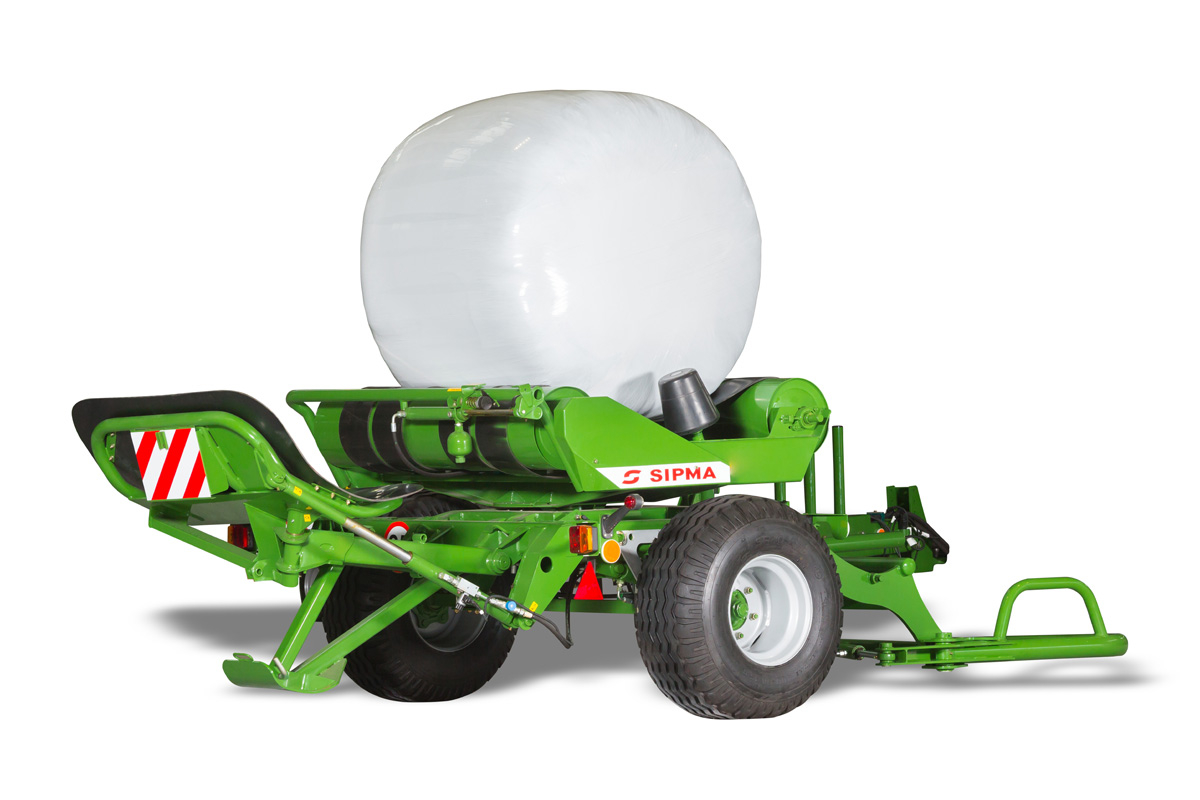

Обмотчик SIPMA OS 7650 GAJA с механизмом установки рулонов является полностью автоматизированной самозагрузочной машиной, агрегатируемой с трактором. Полная автоматизация всего процесса обеспечивается усовершенствованной системой управления с возможностью предварительного программирования рабочих параметров.
Обмотчик отличается усовершенствованной гидравлической системой, которая была расширена гидравлически регулируемым дышлом. Преимущество также видно в самой экономии процесса обмотки рулонов, что позволяет сэкономить рабочее время на 12 часов на 1000 рулонов и снизить расход топлива на 110 литров на 1000 рулонов.
В дополнение к неоспоримым преимуществам обмотчиков с серии MAJA обмотчик GAJA имеет укрепленную конструкцию, которая позволяет работать с рулонами весом до 1200 кг. и усовершенствованное электронное управление, отображающее графическое моделирование работы обмотчика.
- Технологическая схема „вперёд-назад” позволяет работать в таком же направлении, как прессподборщик (вдоль поля), обеспечивает быструю загрузку рулонов, обмотку плёнкой во время проезда к следующему рулону и высокую эффективность, а также совместное действие обмотчика с прессом, обеспечивая в то же время сворачивание и обмотку рулона во время одного рабочего проезда.
- Алюминиевые, насеченные ролики в подавателе плёнки обеспечивают предварительную натяжку плёнки и соответствующую её прилегание во время обмотки.
- Механизм установки рулонов позволяет установить рулоны на донышке или откатывать рулоны по их боковой поверхности в поле, предохраняет обмотанный рулон от возможных повреждений во время разгрузки.
- Широкие шины обеспечивают возможность работать на подмокших и торфяных полях.
- Гидравлический хвататель-обрезчик плёнки действует автоматически после каждой обмотки рулона плёнкой, обеспечивает значительное ускорение процесса обмотки и повышает его производительность.
- Переставное дышло в рабочем и транспортном положении даёт возможность эффективного сбора рулонов. Облегчает перемещение машины и её транспортировку по подъездным дорогам (в том числе дорогам публичного пользования) на поле.
- Автономный источник гидравлического питания (дополнительное оснащение):
- отделение гидравлической системы обмотчика от гидравлической системы трактора;
- обеспечение постоянного и оптимального уровня масла для гидравлической системы обмотчика;
- поддержание постоянного уровня чистоты масла в гидравлической системе обмотчика.
- Высокотехнологический гидравлический блок oбеспечивает более низкое сопротивление в гидравлической системе и создает большие возможности управления благодаря доступной опции настройки скорости всех рабочих элементов обмотчика.
- Гидравлическая система с функцией Load-Sensing (дополнительное оснащение) содействует меньшему расходу топлива и продлевает срок службы гидравлическoгo насосa тракторa.
- Улучшение работы гидравлической системы обеспечивает двукротное снижение среднего рабочего давления, что способствует двойному снижению энергопотребления.
- Контроль состояния загрязнения фильтра масла сигнализирует о необходимости заменить его, когда его загрязнение выходит за допустимые рамки.
- Обмотчик оснащен гидравлическим дышлом в рабочем и транспортном положение даёт возможность эффективного сбора рулонов и транспортировки машины по полю по подъездным дорогам, в том числе дорогам общественного пользования. Также облегчает перестановку машины и ее перевозку по подъездным дорогам на поле.
- Датчик на загрузочной лапе позволяет автоматически и самостоятельно инициировать процесс обмотки.
- Плавная регулировка скорости подъёма и опускания загрузочной лапы и откидного стола обмотчика.
- Плавная регулировка скорости вращения стола обмотчика для адаптации скорости к весу рулона, а также во время процесса обмотки.
- Подаватель пленки DUO (дополнительное оснащение) дает возможность обмотать рулон одновременно двумя рулонами пленки, что, в свою очередь, значительно сокращает рабочий цикл машины. Использование этого решения позволяет получить правильно обмотанный рулон уже после 10-го оборота (на 4 слоя пленки).
- Тормоз двигателя привода предотвращает перемещение стола во время проезда закончится.
- Дополнительный датчик плёнки останавливает процесс обмотки рулона в случае её обрыва или, когда плёнка закончится.
- Большой жидкокристаллический графический дисплей обеспечивающий простое и интуитивное введение параметров работы и отображающий состояние датчиков обмотчика.
- Электронное управление отвечает за управление и контроль процесса уборки и наблюдает за правильной работой механизмов машины.
- Функции электронного управления:
- ручное или полностью автоматическое обслуживание обмотчика;
- текущая графическая визуализация процесса обмотки;
- измерение количества обмотанных рулонов;
- программирование количества обмоток (в зависимости от ширины пленки), после достижения которых машина автоматически перейдет к следующему этапу работы;
- отображение состояния герконовых датчиков (оценка эффективности их работы или неисправности), что позволяет удалить неисправности самостоятельно путем замены поврежденного датчика без необходимости вызова сервисного обслуживания;
- отображение суммы обмотанных рулонов с момента установки электронного управления на обмотчике;
- автоматическая установка машины для работы и транспортировки;
- большой графический ЖК дисплей, показывающий текущие рабочие параметры;
- бесступенчатая регулировка скорости вращения, подъема и опускания стола обмотчика;
- бесступенчатая регулировка скорости подъема и опускания грейфера рулонов;
- возможность регулировки количества оборотов стола без прерывания процесса обмотки;
- возможность регулировки вращательной скорости стола без прерывания процесса обмотки;
- возможность остановки автоматического режима обмотки стола и возобновление его в месте хранения;
- регулирование подачи пленки - дополнительный датчик пленки приостанавливает процесс обмотки рулона в случае разрыва пленки или ее окончания;
- проверка состояния загрязнения масляного фильтра;
- правка все параметры работы в автоматическом режиме;
- выбор иностранных языков.
Модель |
OS 7650 GAJA |
Размеры рулонов |
|
|
диаметр обматываемых рулонов |
мм |
1200 - 1500 |
ширина обматываемых рулонов |
мм |
≤ 1250 |
Макс. вес рулона |
кг |
1200 |
Ширина пленки |
мм |
750 |
Привод обмотчика |
|
гидравлический |
Время обмотки рулона |
сeк. |
˜ 60 |
Zapotrzebowanie oleju |
л/мин |
20-90 |
Требуемая мощность |
кВт (л.с.) |
≥ 35 (48) |
Оснащение |
|
|
stawiacz bel |
|
● |
универсальные подаватели пленки (500 / 750) |
|
✖ |
емкость для рулонов пленки |
|
● |
гидравлический хвататель-обрезчик плёнки |
|
● |
электронное управление |
|
● |
sterowanie dźwignią rozdzielacza |
|
✖ |
электропроводка для передвижения по дорогам общего пользования |
|
● |
широкие шины 400 x 60 - 15,5 |
|
● |
układ hydrauliczny z funkcją Load-Sensing |
|
○ |
autonomiczny układ zasilania hydraulicznego |
|
○ |
podajnik folii DUO |
|
○ |
znacznik beli |
|
○ |
Размеры в рабочей позиции |
|
|
длина |
мм |
5760 |
ширина |
мм |
3160 |
высота |
мм |
2210 |
Размеры в транспортной позиции |
|
|
длина |
мм |
5820 |
ширина |
мм |
2350 |
высота |
мм |
2430 |
Масса |
кг |
1420 |
● - стандарт ○ - дополнительное оснащение ✖ - недоступно
