Wały przegubowo-teleskopowe

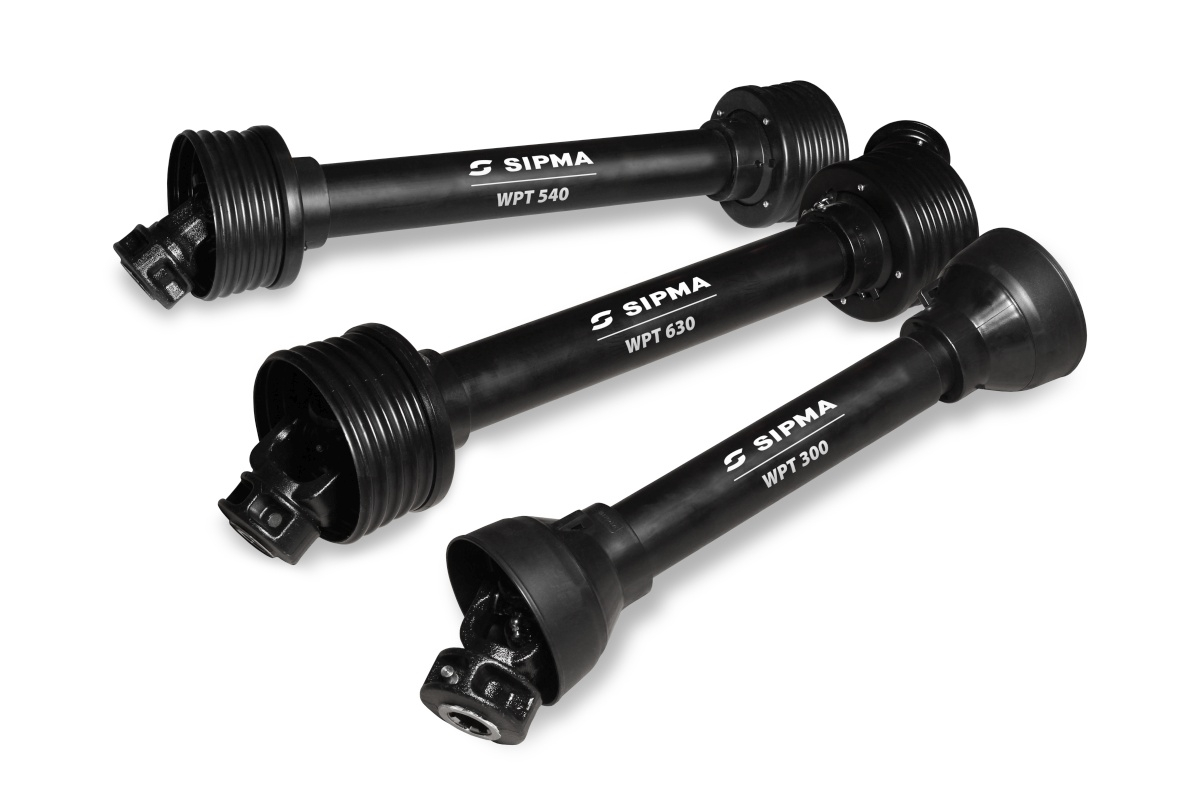

Wały przegubowo-teleskopowe SIPMA, służą do przenoszenia określonego momentu obrotowego  z wałka odbioru mocy ciągnika (WOM) na wałek przyjęcia mocy maszyny (WPM). SIPMA S.A. produkuje wały przegubowo-teleskopowe przenoszące następujące momenty obrotowe: 220 Nm, 300 Nm, 460 Nm, 540 Nm, 630 Nm, 680 Nm, 900 Nm, 1200 Nm, 1700 Nm w wersji podstawowej oraz 300 Nm, 680 Nm, 900 Nm, 1200 Nm w wersji szerokokątnej.

Wały przegubowo-teleskopowe
Wały przegubowo-teleskopowe
Wały przegubowo-teleskopowe

Wały przegubowo-teleskopowe, służą do przenoszenia określonego momentu obrotowego z wałka odbioru mocy ciągnika (WOM) na wałek przyjęcia mocy maszyny (WPM). SIPMA produkuje wały przegubowo-teleskopowe przenoszące następujące momenty obrotowe: 220 Nm, 300 Nm, 460 Nm, 540 Nm, 630 Nm, 680 Nm, 900 Nm, 1200 Nm, 1700 Nm w wersji podstawowej oraz 300 Nm, 680 Nm, 900 Nm, 1200 Nm w wersji szerokokątnej.

Wały przegubowo-teleskopowe szerokokątne występują w dwóch wariantach:

  • z jednym przegubem szerokokątnym,
  • z dwoma przegubami szerokokątnymi.


Wały przegubowo-teleskopowe podstawowe stosowane są wówczas, gdy wzajemne położenie wałków WOM i WPM podczas ciągłej pracy nie powoduje przekroczenia 25° kąta łamania przegubu.

Wały przegubowo-teleskopowe szerokokątne stosuje się w przypadku, kiedy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do 50° pracy ciągłej oraz 80° pracy chwilowej. Wały te umożliwiają przenoszenie napędu w sposób ciągły bez konieczności wyłączania napędu na uwrociach.


Wały przegubowo-teleskopowe podstawowe i szerokokątne, w zależności od potrzeb, mogą być wyposażone w następujące sprzęgła bezpieczeństwa:

  • Sprzęgło przeciążeniowe (SP) o promieniowym działaniu zabieraków - służy do przerwania strumienia mocy, gdy wartość przenoszonego momentu obrotowego osiągnie wielkość nastawioną.
  • Sprzęgło przeciążeniowe automatyczne (SPA, SSPA) - służy do przerwania strumienia mocy, gdy wartość przenoszonego momentu obrotowego osiągnie wielkość nastawioną. Sprzęgło nie wymaga natychmiastowego wyłączenia napędu w momencie zaistnienia przeciążenia.
  • Sprzęgło cierne (SC) - przenosi moment obrotowy bez rozłączania napędu, gdy przeciążenie osiągnie wartość ustaloną. Jest stosowane jako sprzęgło rozruchowe lub przeciążeniowe do napędu maszyn z elementami o dużym momencie bezwładności.
  • Sprzęgło cierne ze sprężyną talerzową (SB) - przenosi moment obrotowy bez rozłączania napędu, gdy przeciążenie osiągnie wartość ustaloną. Jest stosowane, jako sprzęgło rozruchowe lub przeciążeniowe do napędu maszyn z elementami o dużym momencie bezwładności.
  • Sprzęgło cierne jednokierunkowe (SD) - pozwala na przeniesienie momentu obrotowego bez wyłączania napędu nawet, gdy przeciążenie osiągnie wielkość ustawienia sprzęgła. Jednocześnie pozwala na przeniesienie momentu obrotowego tylko w jednym kierunku. Używane może być w maszynach z elementami o dużym momencie bezwładności.
  • Sprzęgło cierne jednokierunkowe ze sprężyną talerzową (ST) - pozwala na przeniesienie momentu obrotowego bez wyłączania napędu nawet, gdy przeciążenie osiągnie wielkość ustawienia sprzęgła. Jednocześnie sprzęgło cierne jednokierunkowe pozwala na przeniesienie momentu obrotowego tylko w jednym kierunku. Używane może być w maszynach z elementami o dużym momencie bezwładności. Sprzęgło może być dostępne jako prawe lub lewe.
  • Sprzęgło z kołkiem ścinanym (SK) - zabezpiecza elementy przenoszące napęd przed zablokowaniem i odłącza maszynę od ciągnika po osiągnięciu wartości momentu ścinającego kołek.
  • Sprzęgło jednokierunkowe (SJ) - przenosi moment obrotowy tylko w jednym kierunku i jest montowane do wałów napędzających maszyny o dużym momencie bezwładności (np. kosiarki dyskowe).


W celu ułatwienia doboru wału dostosowanego dokładnie do Państwa potrzeb stworzyliśmy elektroniczny „Konfigurator wałów przegubowo-teleskopowych”. Konfigurator w wyniku wybierania kolejnych elementów i parametrów wału przegubowo-teleskopowego generuje numer katalogowy, który ułatwi Państwu zamówienie wybranego produktu.

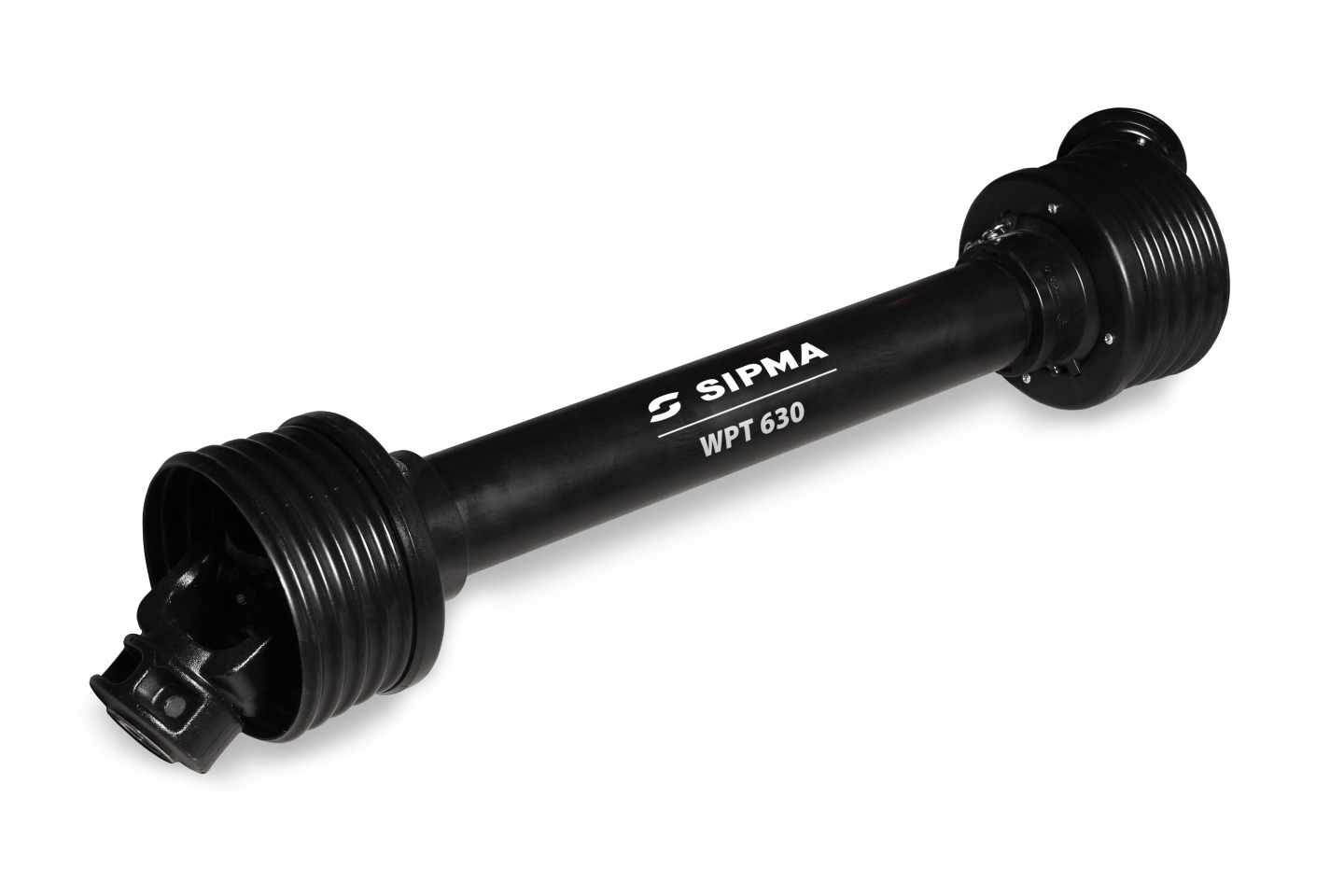

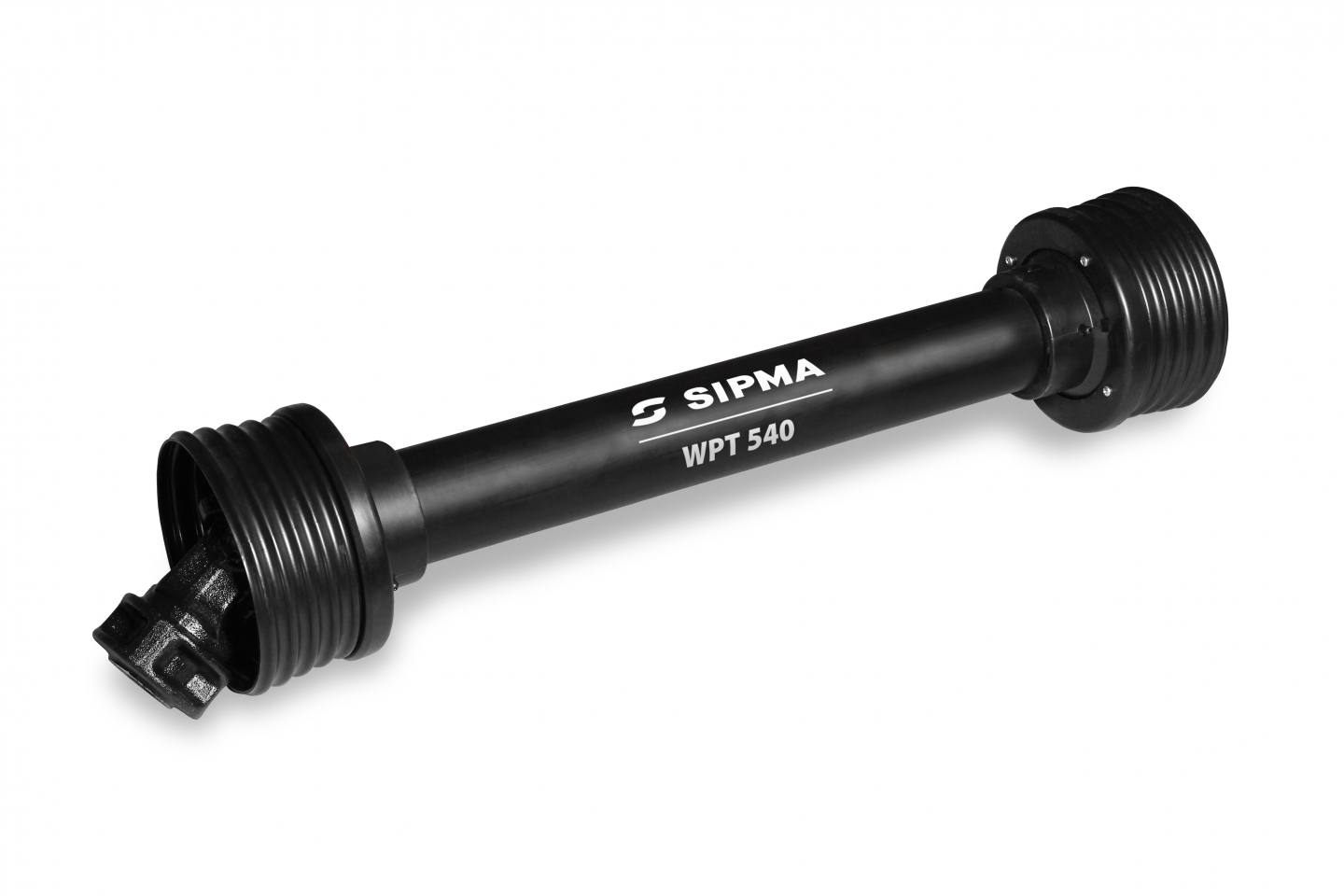

Model   WPT 220 WPT 300 WPTS 300 WPT 460 WPT 540 WPT 630 WPT 680 WPTS 680 WPT 900 WPTS 900 WPT 1200 WPTS 1200 WPT 1700
Parametry wytrzymałościowe -  540 obr./min
    moc kW (KM) 12 (17) 17 (23) 17 (23) 26 (35)  31 (42) 36 (48) 38 (52) 38 (52) 51 (69) 51 (69) 68 (92) 68 (92) 96 (131)
    moment obrotowy Nm 220 300 300 460 540 630 680 680 900 900 1200 1200 1700
Parametry wytrzymałościowe -  1000 obr./min
    moc kW (KM) 19 (26) 26 (36) 26 (36) 40 (55) 47 (64) 55 (75) 59 (81) 59 (81) 79 (107) 79 (107) 105 (142) 105 (142) 146 (199)
    moment obrotowy Nm 183  250 250 383 450  525  567  567 750  750 1000 1000 1400
    maksymalny moment dynamiczny Nm 330 450 450 690 810  945 1020 1020  1350  1350  1800 1800 2550
