Arbres de transmission

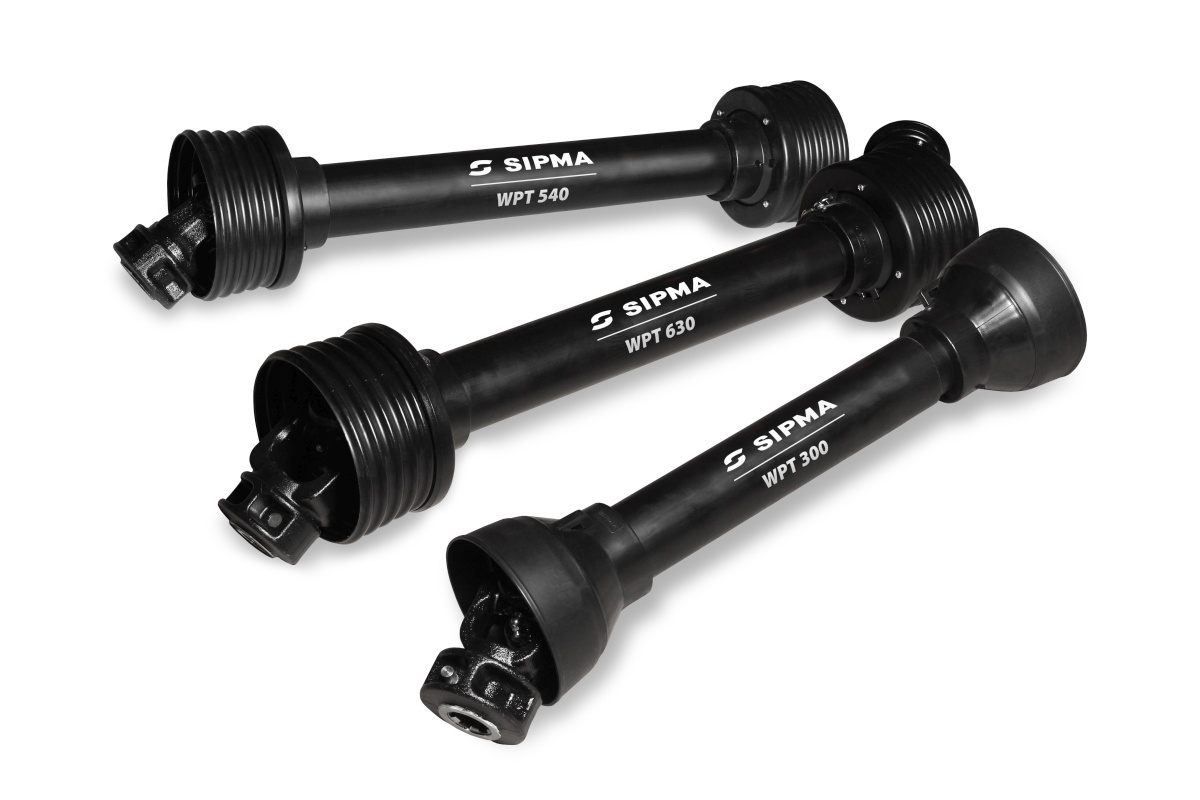

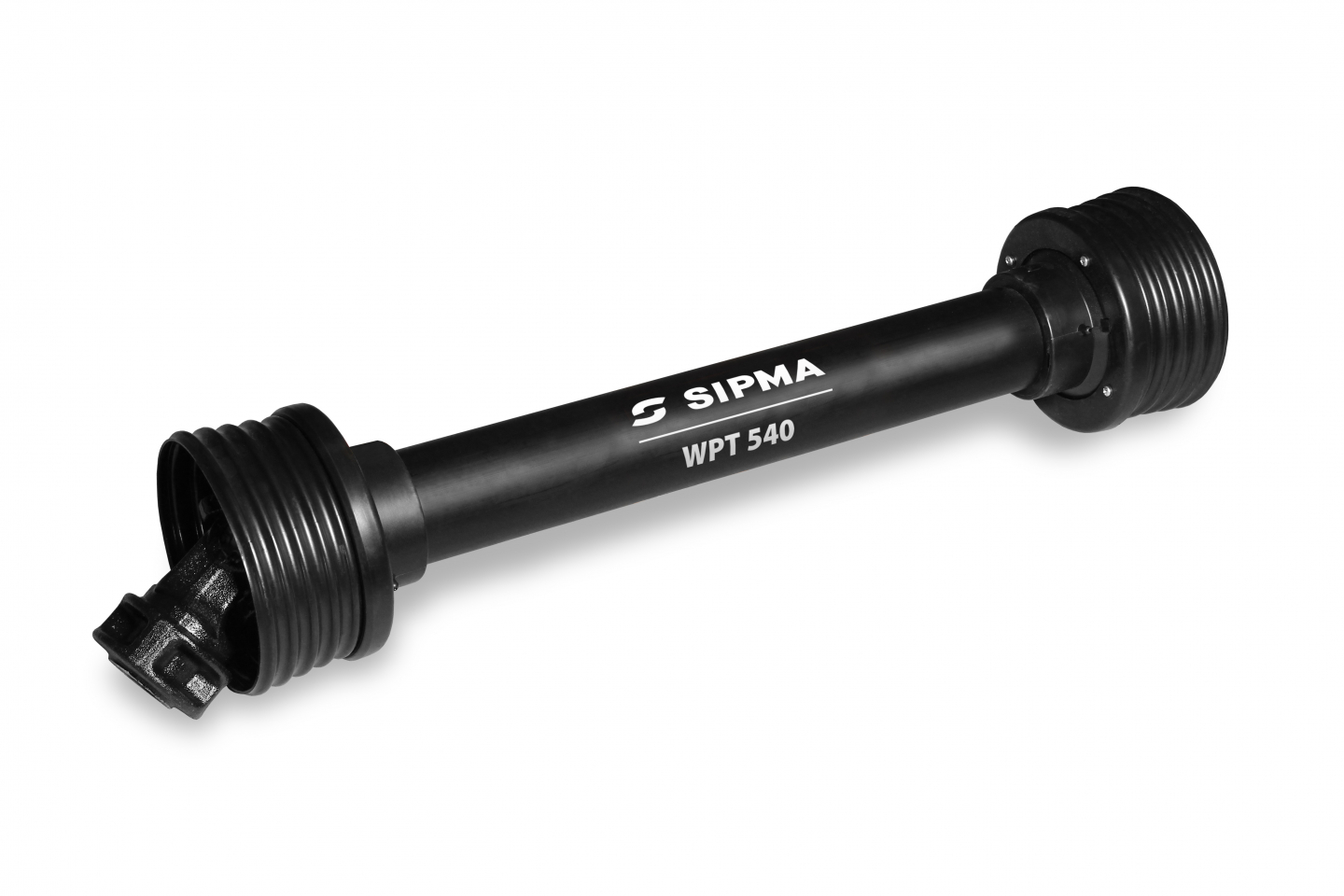

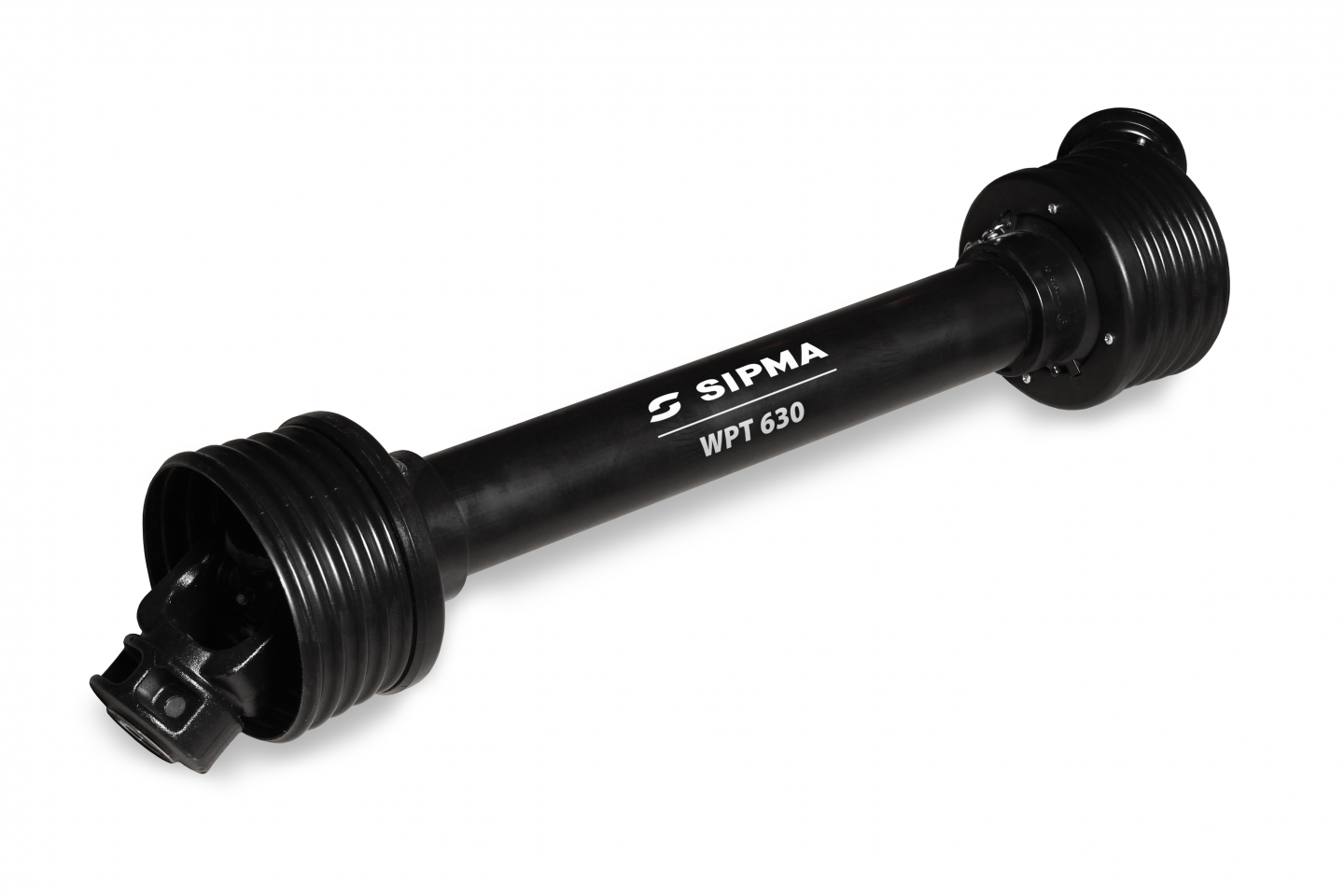

Les arbres de transmission SIPMA sont conçus pour transmettre un couple spécifique de la prise de force du tracteur à l’arbre de sortie de la machine. SIPMA produit les arbres de transmission à cardan destinés à transmettre le couple des plages suivantes : 220 Nm, 300 Nm, 460 Nm, 540 Nm, 630 Nm, 680 Nm, 900 Nm, 1200 Nm, 1700 Nm, en version de base et 300 Nm, 680 Nm, 900 Nm, 1200 Nm en version à grande angle.

Arbres de transmission en deux versions :

• avec une articulation à grande angle;
• avec deux articulations à grand angle.
  ​

Les arbres de transmission à cardan de base sont utilisés lorsque la position réciproque des prises de force et des arbres récepteurs ne dépasse pas 25° d’angle d’articulation pendant le travail continu.

Les arbres à grand angle sont utilisés lorsque la position réciproque des prises de force et des arbres récepteurs peut provoquer l’articulation à 50° de travail continu et 80° de travail temporaire. Ces arbres permettent la transmission continue sans avoir besoin d’arrêter l’entrainement pendant les manoeuvres en bout de parcelles.

Les arbres de transmission à cardan de base et à grand angle peuvent être équipés des embrayages de sécurité suivants :

• L’embrayage de surcharge (SP) - avec ramasseurs fonctionnant radialement en interrompant la transmission d’entraînement lorsque le couple dépasse les paramètres de l’embrayage.
• L’embrayage de surcharge automatique (SPA, SSPA) - est utilisé pour interrompre le flux de puissance lorsque le couple transmis atteint une taille prédéfinie.
• L’embrayage à friction (SC) - transmet le couple sans éteindre l’entraînement lorsque la surcharge atteint la valeur définie. Il est utilisé comme embrayage de démarrage ou de surcharge lors de la conduite avec des éléments portant un moment d’inertie élevé.
• L’embrayage à friction avec ressort à disque (SB) - transmet le couple sans éteindre l’entraînement lorsque la surcharge atteint la valeur définie. Il est utilisé comme embrayage de démarrage ou de surcharge lors de la conduite avec des éléments portant un moment d’inertie élevé.
• Embrayage à friction à roue libre (SD) - permet la transmission du couple sans arrêter l’entraînement, même lorsque la surcharge dépasse la valeur définie sur l’embrayage. Dans le même temps, l’embrayage en question permet la transmission de couple dans un seul sens. (pour les machines avec éléments à forte inertie).
• Embrayage à friction à roue libre avec ressort à lames (ST) - permet la transmission du couple sans arrêter l’entraînement, même lorsque la surcharge dépasse la valeur définie sur l’embrayage. Dans le même temps, l’embrayage en question permet la transmission de couple dans un seul sens. (pour les machines avec éléments à forte inertie). Chaque embrayage est conçu pour être placés soit sur la gauche soit la droite.
• L’embrayage à boulon de cisaillement (SK) - protège les éléments de transmission contre le blocage et déconnecte la transmission du couple du tracteur lorsque le couple dépasse le réglage de l’embrayage, ce qui brise le boulon.
• Embrayage à roue libre (SJ) - transmet le couple dans un seul sens et est utilisé dans les arbres de transmission qui entraînent des machines à forte inertie (par exemple, les facheuses à disque).
